FITA ISO 14726 – PIPE MAKING TAPE

Fita de Sinalização Auto-Adesiva para Tubulações – Norma ISO 14726

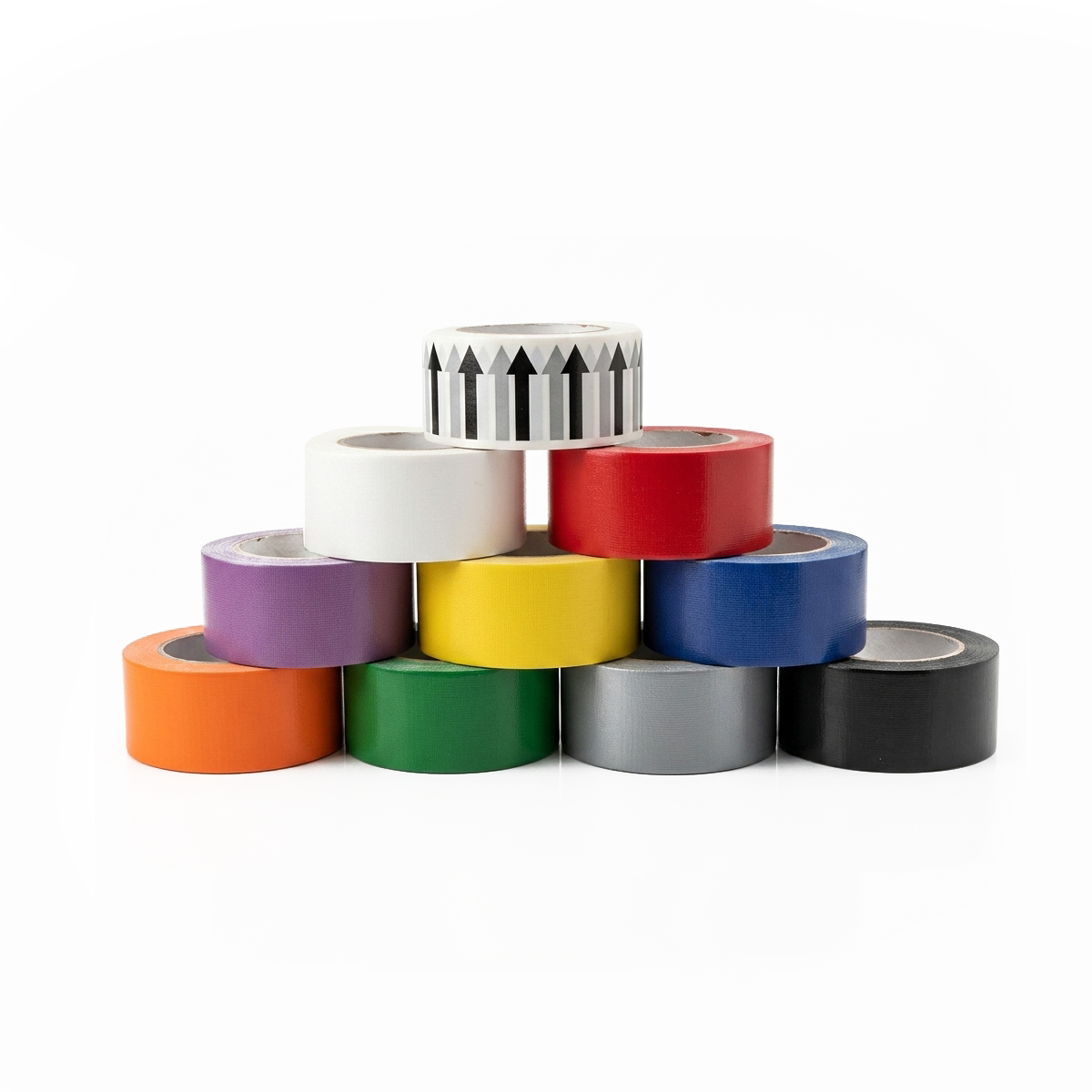

A Fita de Sinalização para Tubulações ISO 14726 foi projetada para garantir a identificação rápida, padronizada e segura de sistemas de condução de fluídos e gases em ambientes marítimos e industriais. Fabricada em vinil autoadesivo de alta performance, ela atende aos rigorosos padrões internacionais de segurança visual, reduzindo riscos operacionais e facilitando rotinas de manutenção preventivas e emergenciais.

Principais Benefícios e Recursos

• Conformidade Internacional Garantida: Totalmente alinhada com os padrões ISO 14726 e tabela IMPA, assegurando padronização técnica aceita globalmente em navios, plataformas offshore e plantas industriais.

• Adesão de Alta Performance: Formulada com camada adesiva de alta fixação (base de borracha natural/sintética), garantindo aderência imediata em superfícies metálicas, plásticas, pintadas ou isoladas sem necessidade de cola extra.

• Alta Durabilidade em Ambientes Críticos: Apresenta excelente resistência mecânica à abrasão, impactos leves, variações térmicas, intempéries, raios UV e exposição a produtos químicos ou névoa salina.

• Aplicação Dinâmica e Versátil: Além da marcação principal de tubulações operacionais, é ideal para delimitação de pisos, zonas de circulação, sinalização de limites de segurança, estruturas e áreas de logística.

Especificações Técnicas

Material e Composição

• Substrato: Vinil / PVC autoadesivo calandrado de alta durabilidade

• Sistema de Fixação: Dorso autoadesivo sensível à pressão (Peel & Stick)

• Propriedades de Resistência: Água, óleo, produtos químicos suaves, maresia, radiação UV e abrasão mecânica

• Normas de Referência: ISO 14726 (Sinalização de Tubulações em Estruturas Marítimas e Industriais) e Catálogo IMPA

Aplicações Recomendadas

Setor Marítimo e Offshore

Identificação de linhas de combustível, água potável, água de lastro, efluentes e sistemas de combate a incêndio em embarcações, navios mercantes, plataformas petrolíferas e estaleiros.

Setor Industrial e Facilidades

Sinalização de tubulações de ar comprimido, vapor, fluídos térmicos, gases de processo, linhas hidráulicas e redes de ventilação em fábricas, usinas e instalações técnicas.

Sinalização de Infraestrutura e Logística

Demarcação de rotas operacionais, corredores de tráfego interno, delimitação de zonas de risco e delimitação de pisos em galpões logísticos.

Tabela de Cores Básicas (ISO 14726 / IMPA)

Cor	Código IMPA	Código ISO
Preto (Black)	IMPA 332140	ISO 5001
Azul (Blue)	IMPA 332141	ISO 5008
Marrom (Brown)	IMPA 332142	ISO 5018
Verde (Green)	IMPA 332143	ISO 5031
Cinza (Grey)	IMPA 332144	ISO 5038
Castanho (Maroon)	IMPA 332145	ISO 5052
Laranja (Orange)	IMPA 332146	ISO 5055
Prata (Silver)	IMPA 332147	ISO 5101
Vermelho (Red)	IMPA 332148	ISO 5065
Violeta (Violet)	IMPA 332149	ISO 5050
Branco (White)	IMPA 332150	ISO 5079
Amarelo (Yellow)	IMPA 332151	ISO 5091
Setas de Fluxo (Flow Arrows)	IMPA 332130	ISO 5099

Tabela de Combinações por Meio/Fluído (ISO 14726)

1. Efluentes e Resíduos (Waste Media)

Combinação de Cores	Fluído / Aplicação	Código ISO
Preto – Azul – Preto	Água Negra (Black Water)	ISO 5002
Preto – Marrom – Preto	Óleo Usado / Resíduos de Óleo (Waste/Used Oil)	ISO 5003
Preto – Verde – Preto	Água de Porão (Bilge Water)	ISO 5004
Preto – Cinza – Preto	Gases de Exaustão (Exhaust Gas)	ISO 5005
Preto – Branco – Preto	Água Cinza (Grey Water)	ISO 5006
Preto – Amarelo – Preto	Esgoto Contaminado (Contaminated Sewage)	ISO 5007

2. Água Doce (Fresh Water)

Combinação de Cores	Fluído / Aplicação	Código ISO
Azul – Marrom – Azul	Água Doce Sanitária (Sanitary Fresh Water)	ISO 5009
Azul – Verde – Azul	Água Potável (Potable Water)	ISO 5010
Azul – Cinza – Azul	Água Destilada (Distillate)	ISO 5011
Azul – Laranja – Azul	Água de Lavagem para Turbina a Gás	ISO 5012
Azul – Cinza – Azul	Água de Alimentação (Feed Water)	ISO 5014
Azul – Prata – Azul	Água Doce de Refrigeração (Cooling Fresh Water)	ISO 5015
Azul – Violeta – Azul	Água Gelada (Chilled Water)	ISO 5016
Azul – Branco – Azul	Condensado (Condensate)	ISO 5017

3. Água do Mar (Sea Water)

Combinação de Cores	Fluído / Aplicação	Código ISO
Verde – Azul – Verde	Água de Decontaminação	ISO 5032
Verde – Marrom – Verde	Água do Mar Sanitária	ISO 5033
Verde – Violeta – Verde	Água de Lastro (Ballast Water)	ISO 5034
Verde – Amarelo – Verde	Água do Mar de Refrigeração	ISO 5035

4. Combustíveis (Fuel)

Combinação de Cores	Fluído / Aplicação	Código ISO
Marrom – Preto – Marrom	Óleo Combustível Pesado (HFO)	ISO 5019
Marrom – Azul – Marrom	Combustível de Aviação	ISO 5020
Marrom – Violeta – Marrom	Biocombustível (Biological Fuel)	ISO 5022
Marrom – Branco – Marrom	Combustível para Turbina a Gás	ISO 5023
Marrom – Amarelo – Marrom	Diesel Marítimo (MDO)	ISO 5024

5. Gases e Ar Comprimido (Gases & Compressed Air)

Combinação de Cores	Fluído / Aplicação	Código ISO
Cinza – Azul – Cinza	Oxigênio	ISO 5039
Cinza – Marrom – Cinza	Gás Inerte	ISO 5040
Cinza – Verde – Cinza	Nitrogênio	ISO 5041
Cinza – Castanho – Cinza	Refrigerante	ISO 5042
Cinza – Laranja – Cinza	Ar Comprimido (Baixa Pressão)	ISO 5043
Cinza – Vermelho – Cinza	Ar Comprimido (Alta Pressão)	ISO 5045
Cinza – Violeta – Cinza	Ar de Controle / Regulagem	ISO 5046
Cinza – Branco – Cinza	Ar Respirável	ISO 5047
Cinza – Amarelo – Cinza	Gás Respirável	ISO 5048

6. Óleos Não Combustíveis (Oil Other Than Fuel)

Combinação de Cores	Fluído / Aplicação	Código ISO
Laranja – Azul – Laranja	Fluído Térmico	ISO 5057
Laranja – Verde – Laranja	Óleo Lubrificante para Turbinas a Gás	ISO 5059
Laranja – Cinza – Laranja	Fluído Hidráulico	ISO 5060
Laranja – Branco – Laranja	Óleo Lubrificante para Turbinas a Vapor	ISO 5061
Laranja – Violeta – Laranja	Óleo Lubrificante para Engrenagens	ISO 5062
Laranja – Amarelo – Laranja	Óleo Lubrificante para Motores de Combustão	ISO 5063

7. Vapor (Steam)

Combinação de Cores	Fluído / Aplicação	Código ISO
Prata – Preto – Prata	Vapor de Aquecimento	ISO 5102
Prata – Branco – Prata	Vapor de Exaustão	ISO 5106
Prata – Amarelo – Prata	Vapor de Suprimento	ISO 5107

8. Sistemas de Ventilação e Ar (Air Ventilation)

Combinação de Cores	Fluído / Aplicação	Código ISO
Branco – Preto – Branco	Descarga de Ar	ISO 5080
Branco – Azul – Branco	Suprimento Mecânico de Ar	ISO 5081
Branco – Marrom – Branco	Exaustão Natural de Ar	ISO 5082
Branco – Verde – Branco	Ar Atmosférico / Refrigerado	ISO 5083
Branco – Cinza – Branco	Exaustão Mecânica de Ar	ISO 5084
Branco – Castanho – Branco	Suprimento de Ar Descontaminado	ISO 5085
Branco – Laranja – Branco	Recirculação Mecânica de Ar	ISO 5086
Branco – Prata – Branco	Suprimento Mecânico de Ar Quente	ISO 5087
Branco – Vermelho – Branco	Exaustão de Fumaça (Smoke Clearance)	ISO 5088
Branco – Violeta – Branco	Suprimento de Ar Condicionado	ISO 5089
Branco – Amarelo – Branco	Suprimento Natural de Ar	ISO 5090

9. Proteção e Combate a Incêndio (Fire Fighting)

Combinação de Cores	Fluído / Aplicação	Código ISO
Vermelho – Verde – Vermelho	Água para Combate a Incêndio	ISO 5067
Vermelho – Cinza – Vermelho	Gás Extintor	ISO 5068
Vermelho – Laranja – Vermelho	Água para Sprinklers	ISO 5069
Vermelho – Violeta – Vermelho	Água Nebulizada (Spray Water)	ISO 5070
Vermelho – Branco – Vermelho	Pó Químico Extintor	ISO 5071
Vermelho – Amarelo – Vermelho	Espuma Extintora	ISO 5072

10. Gases Inflamáveis (Flammable Gases)

Combinação de Cores	Fluído / Aplicação	Código ISO
Amarelo – Azul – Amarelo	Hidrogênio	ISO 5092
Amarelo – Cinza – Amarelo	Acetileno	ISO 5093
Amarelo – Violeta – Amarelo	Gás Liquefeito (LPG)	ISO 5094

11. Indicadores de Direção (Others)

Modelo	Descrição	Código ISO
Setas Contínuas	Setas Indicadoras de Direção do Fluxo	ISO 5099
