Descrição Geral do Produto

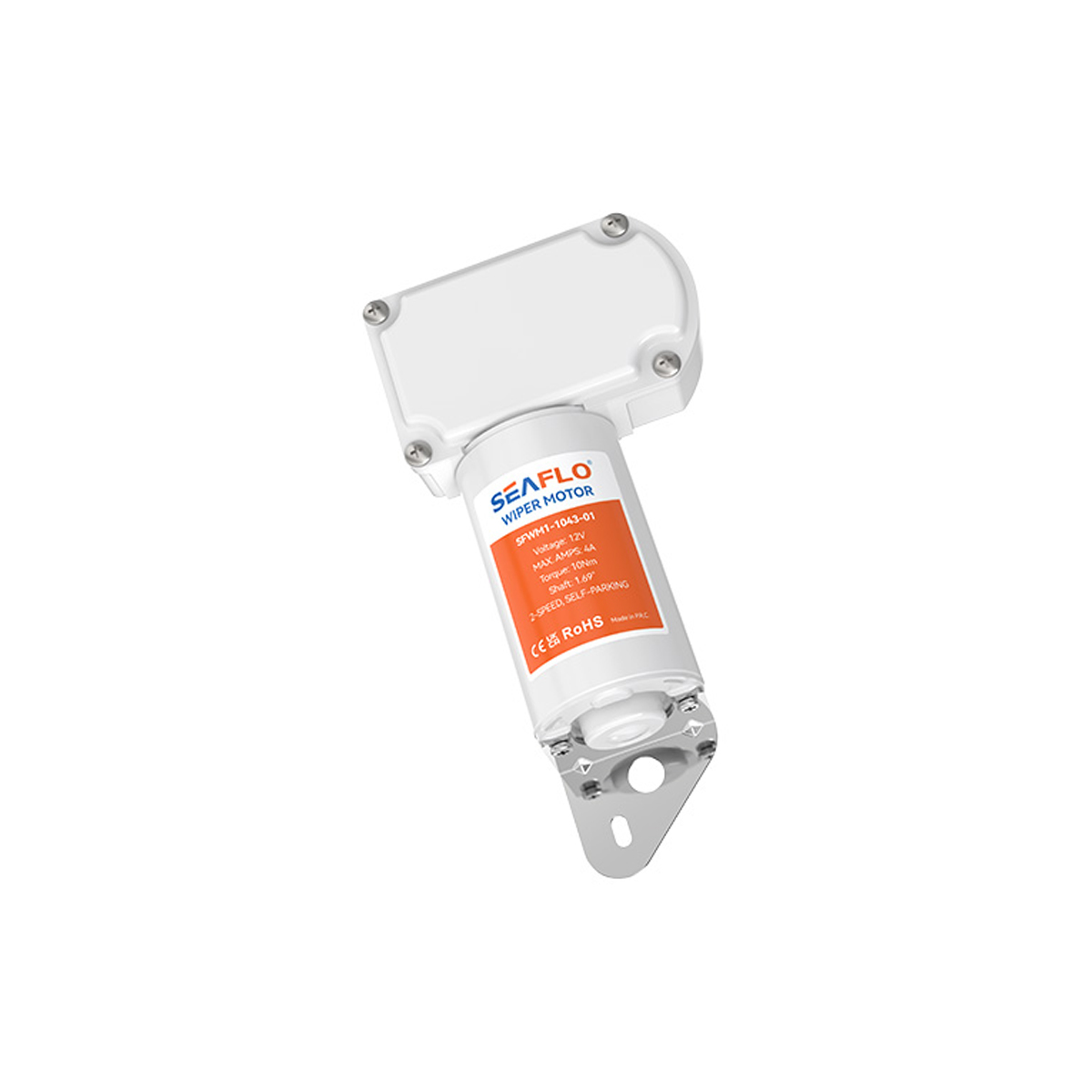

O Motor Seaflo Pro de 10Nm é o ápice em robustez para sistemas de limpeza náutica. Projetado com um eixo de transmissão em aço inoxidável de alta durabilidade, ele possui proteção contra interferência eletromagnética (EMC protegida) e sistema de aterramento isolado, tornando-o perfeitamente seguro e compatível para instalação em barcos de metal, plástico (fibra de vidro) ou madeira.

Torque Pesado e Controle de Duas Velocidades

• Força Excepcional de 10 Nm: Proporciona torque de sobra para movimentar com facilidade combinações pesadas de braços de até 610 mm e palhetas/lâminas de até 560 mm.

• Duplo Estágio de Velocidade: Permite alternar a operação entre velocidade alta (High Speed) e velocidade baixa (Low Speed), ajustando-se à intensidade da chuva ou necessidade de enxágue.

• Parada Automática Ajustável (Self-Parking): O motor possui recolhimento automático inteligente, permitindo que você configure a posição de descanso final da palheta tanto para o lado direito quanto para o esquerdo.

Guia Técnico de Ajuste: Ângulo de Varredura e Posição de Descanso

⚠️ Aviso de Segurança: Antes de realizar qualquer operação na parte interna do motor, certifique-se de que o limpador esteja na posição de descanso (parcado) e que a chave geral/interruptor principal da bateria esteja totalmente desligada.

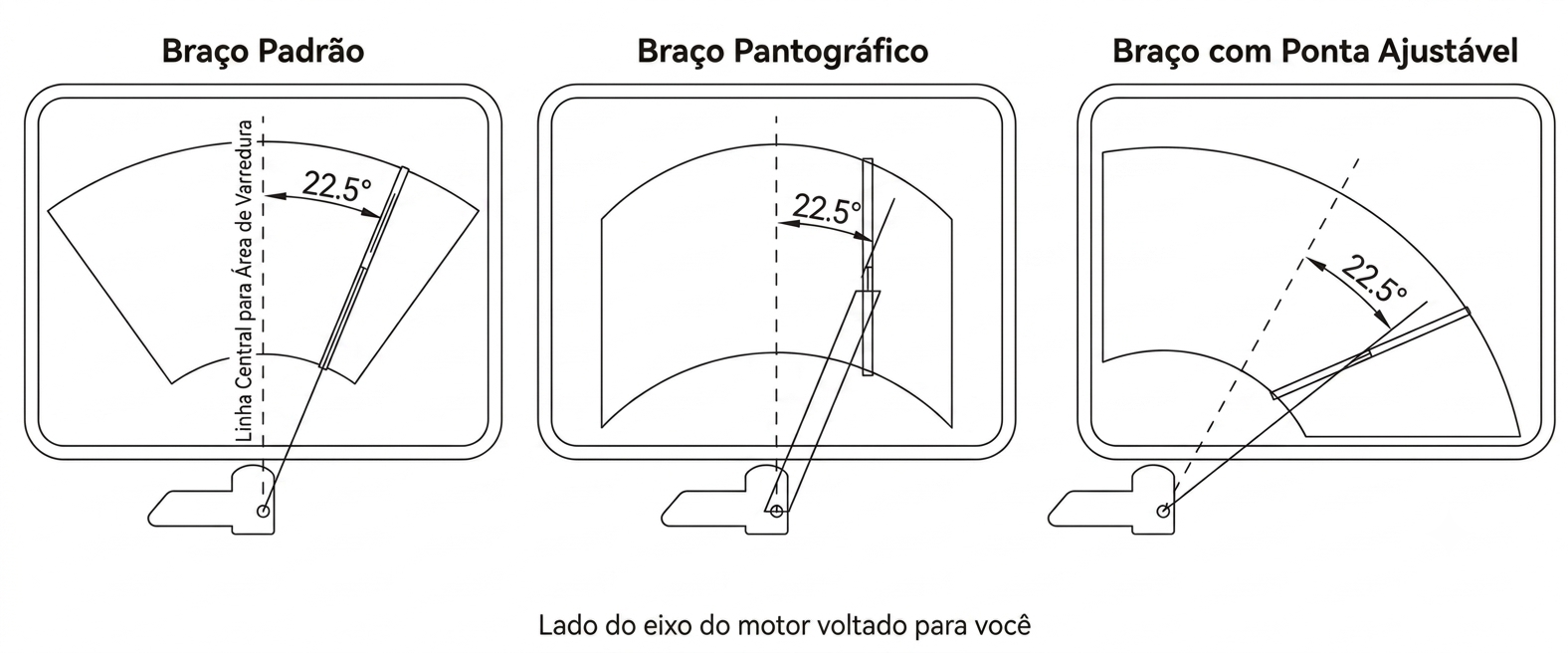

Para alterar o ângulo de varredura (ajustável de múltiplos níveis dentro da faixa do modelo) ou inverter o lado do estacionamento automático, siga o procedimento técnico abaixo:

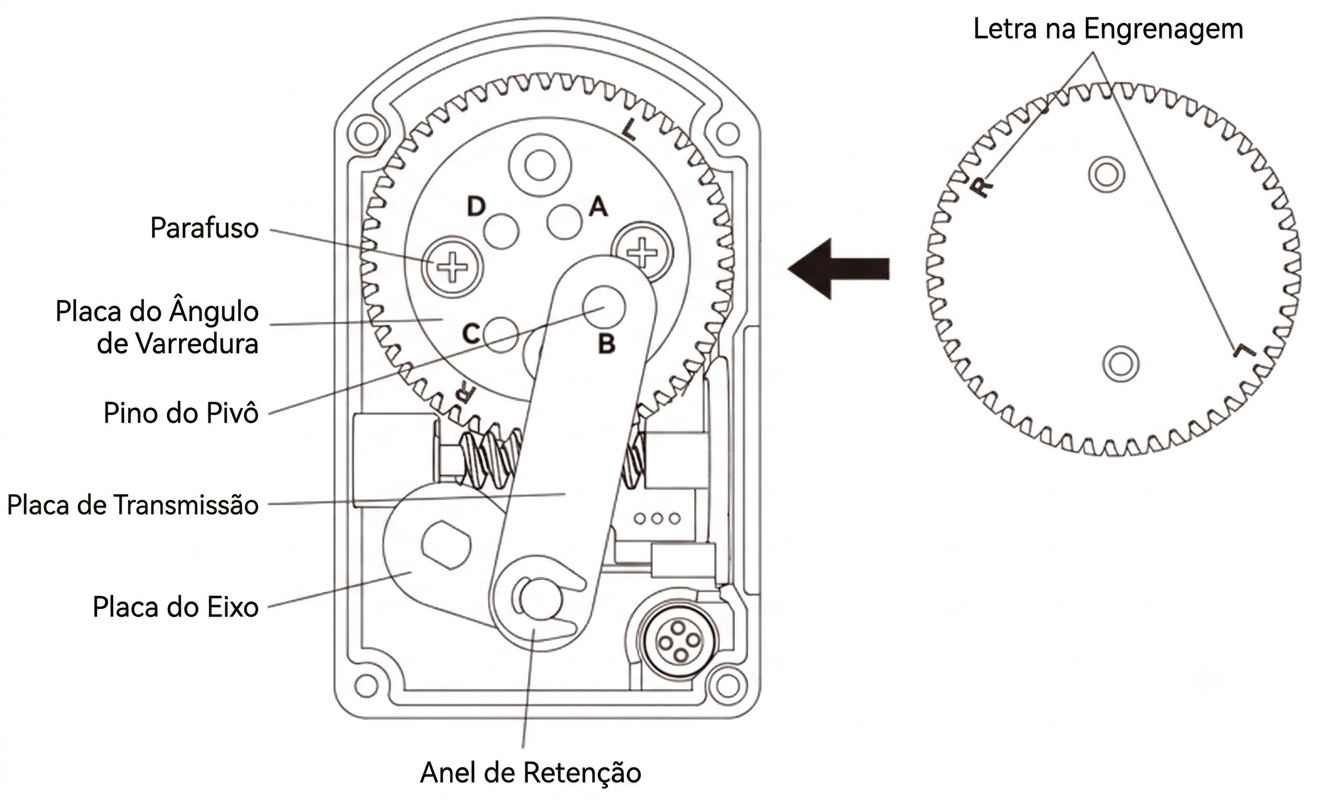

1. Remova o braço do limpador do eixo externo.

2. Retire a tampa da caixa de engrenagens (gearbox cover).

3. Remova o anel elástico de retenção (circlip).

4. Retire a placa de transmissão.

5. Solte os dois parafusos que fixam a placa de ângulo de varredura.

6. Gire a placa de ângulo de varredura e alinhe o grau desejado com a letra correspondente gravada na engrenagem:

   • Alinhe com a letra “L” para configurar o estacionamento no lado esquerdo.

   • Alinhe com a letra “R” para configurar o estacionamento no lado direito.

7. Reaperte firmemente os dois parafusos de fixação da placa de ângulo.

8. Insira o pino pivô no furo correspondente ao ângulo desejado.

9. Reconecte a placa de transmissão à placa do eixo e trave-a novamente com o anel elástico (circlip).

10. Ligue o motor brevemente até que ele pare na posição de descanso configurada e reinstale o braço do limpador na posição correta.

Especificações Técnicas Oficiais

Tabela de Modelos e Parâmetros Elétricos/Mecânicos

Conforme os dados de engenharia oficiais contidos na tabela da image_8d99da.png, a série dispõe de variantes que compartilham a mesma potência, alterando apenas o comprimento do eixo para se adaptar à espessura da parede da cabine:

Parâmetro Técnico	Modelo SFWM1-1043-01	Modelo SFWM1-1068-01	Modelo SFWM1-1094-01
Tensão (Voltage)	12V DC	12V DC	12V DC
Corrente Máxima	4 A	4 A	4 A
Torque Nominal	10 Nm	10 Nm	10 Nm
Comprimento do Eixo	43 mm (1.69″)	68 mm (2.68″)	94 mm (3.70″)
Velocidade Alta (High)	55 varridas/min	55 varridas/min	55 varridas/min
Velocidade Baixa (Low)	35 varridas/min	35 varridas/min	35 varridas/min
Fusível Recomendado	5A	5A	5A

Perguntas Frequentes (FAQ)

O que significa a proteção EMC deste motor?

A proteção EMC (Electromagnetic Compatibility) garante que o motor possui blindagem contra interferências eletromagnéticas. Isso impede que o ruído elétrico gerado pelo motor do limpador cause distorções ou falhas em equipamentos sensíveis do painel de navegação, como rádios VHF, GPS e sonares.

Qual modelo de eixo devo escolher (43mm, 68mm ou 94mm)?

A escolha depende exclusivamente da espessura da parede ou estrutura da cabine onde o motor será parafusado. Meça a distância entre a face interna onde o corpo do motor ficará apoiado e a face externa do vidro/fibra; a rosca do eixo precisa atravessar completamente essa estrutura para que você consiga fixar a porca externa e o braço do limpador de forma segura.

Posso usar este motor em barcos com casco de alumínio?

Sim, perfeitamente. Graças ao seu sistema de aterramento isolado (insulated ground), ele não utiliza a carcaça ou o metal do barco como terra elétrico. Isso previne problemas de corrosão galvânica no casco de barcos metálicos, sendo também ideal para barcos de madeira ou fibra de vidro.
